SICOM3000A系列是二層卡軌式管理型工業以太網交換機，提供豐富的產品端口組合，6/8/10/12/16/18/20口，100/1000M SFP接口，12/24/48/110/220V電壓輸入。SICOM3000A支持DT-Ring協議族(自愈時間<50ms)，DRP/DHP/MRP（自愈時間<20ms），STP/RSTP/MSTP，VLAN，組播，QoS，SSH等豐富的二層軟件特性，并支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件。支持IEEE1588 PTPV2, 自動配置備份和恢復， DDM(SFP接口)，支持PROFINET(-PN型號)，Ethernet IP和Modbus TCP協議。SICOM3000A具有IP40防護的金屬外殼，抗強振動的卡軌座，極端環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力。產品可廣泛應用于工廠自動化，交通，石油石化，風電，配網等工業領域。
支持100Base-X, 1000Base-X SFP接口
支持冗余協議：DT-Ring(自愈時間<50ms)，DRP/DHP/MRP（自愈時間<20ms），STP/RSTP/MSTP
支持安全技術：HTTPS/SSL，SSH，TACACS+，IEEE802.1X，RADIUS，用戶分級，端口MAC地址綁定
支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件
支持自動配置備份和恢復
支持基于硬件的IEEE1588 PTPv2 (BC, P2P TC, E2E TC時鐘模式,對時精度 ±100 ns)
支持 PROFINET(-PN型號)，Ethernet IP和Modbus TCP協議
支持DDM (SFP接口)
IP40防護等級
| 軟件功能 | |
| 交換功能 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速(ACL限速配置) 支持全局廣播風暴抑制(QoS風暴策略) |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP/DHP,自愈時間<20ms 支持STP/RSTP/MSTP/G.8032 ERPS 支持MRP，MRM&MRC |
| 組播技術 | 支持IGMP Snooping 支持GMRP 支持靜態組播 支持IGMPv2/v3 |
| 安全技術 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用戶分級 支持端口MAC地址綁定 |
| 服務質量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP,WRR隊列調度 支持ACL |
| 工業協議 | 支持PROFINET (PROFINET一致性等級B, PROFINET IO診斷, GSD文件, 通過STEP7進行配置和診斷) 支持EtherNet/IP 支持Modbus/TCP |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通過Kyvision集中管理 支持SFTP/HTTP軟件升級 支持電源告警, IP/MAC沖突告警, 內存/CPU利用率告警, 端口告警, 環告警, 端口流量告警, CRC及丟包率告警, SFP接口接收光功率告警和發送光功率告警 支持DDM (SFP接口) 支持環路檢測 支持RMON 支持端口鏡像 支持Syslog 支持LLDP 支持Link-check 支持自動配置備份和恢復 支持IPv4/IPv6 |
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 時鐘管理 | 支持SNTP Client 支持PTP |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (鏈路聚合) IEEE 802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE1588 V2 (PTP) |
| 交換屬性 | 優先級隊列 8 VLAN數 4K VLAN ID 1～4094 組播組數 8K MAC表 8K 包緩沖區 4Mbit 背板帶寬 40Gbps 包轉發率 1.5Mpps (2SFP8T), 1.8Mpps (4SFP8T) 4.2Mpps (2GX8T), 10.2Mpps (4GX8T) 14.9Mpps (2GX8GE), 17.9Mpps (4GX8GE) 3.0Mpps (4SFP16T), 8.3Mpps (4GX16T) 2.4Mpps (8SFP8T), 13.1Mpps (8GX8T) 29.8Mpps (4GX16GE,12GX8GE), 23.8Mpps (8GX8GE) 交換延遲 <5μs 超長幀長度 9.6KB |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 百兆端口 100Base-X SFP接口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm間距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示燈 | 前面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 環指示燈:Ring 接口指示燈:Link/ACT,Speed(電口);Link/ACT(光口) |
| 按鈕 | Reset:支持重啟和恢復默認配置 |
| 電源 | 輸入電壓 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 24-48VDC(18-72VDC) 12-24VDC(9-36VDC) 接入端子 5芯5.08mm間距插入式端子 (L2/L5) 3芯7.62mm間距插入式端子 (HV) 功率 <11W (4GX8T) <13W (4GX8GE) <20W (4GX16GE,12GX8GE) 過載保護 支持 反接保護 支持 冗余保護 支持 (12/24/48VDC) |
| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40及以上 尺寸 66mm×135mm×107.5mm (6T,8T,2GX8T,4GX8T) (W×H×D) 88mm×135mm×137mm (8GE,2GX8GE,4GX8GE) (W×H×D) 102mm×135mm×137mm (16GE,2GX16GE,4GX16GE,8GX8GE,12GX8GE) (W×H×D) 重量 1.1Kg (6T,8T,2GX8T,4GX8T) 1.5Kg (8GE,2GX8GE,4GX8GE) 1.9Kg (16GE,2GX16GE,4GX16GE,8GX8GE,12GX8GE) 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 1681195h (6T) 1675852h (8T) 1657563h (4GX8T) 1317486h (4GX8GE) 1272643h (12GX8GE) 1097144h (4GX16GE) 保修期 5年 |
| 認證 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 UL61010, Class I Div 2, IECEx, ATEX Zone 2, Ex ec nC IIC T4 Gc IEC61850-3, IEEE1613 PROFINET Conformance Class B IEC 62368-1, EN 62368-1 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |

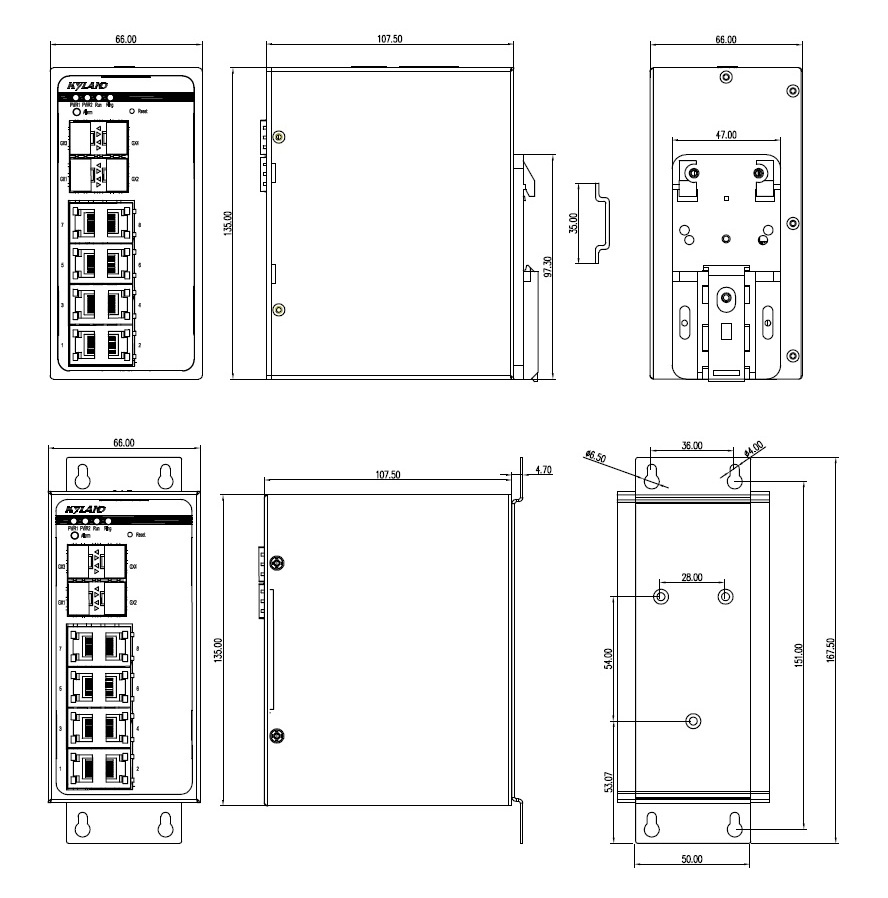

66mm×135mm×107.5mm(W×H×D):
88mm×135mm×137mm(W×H×D):

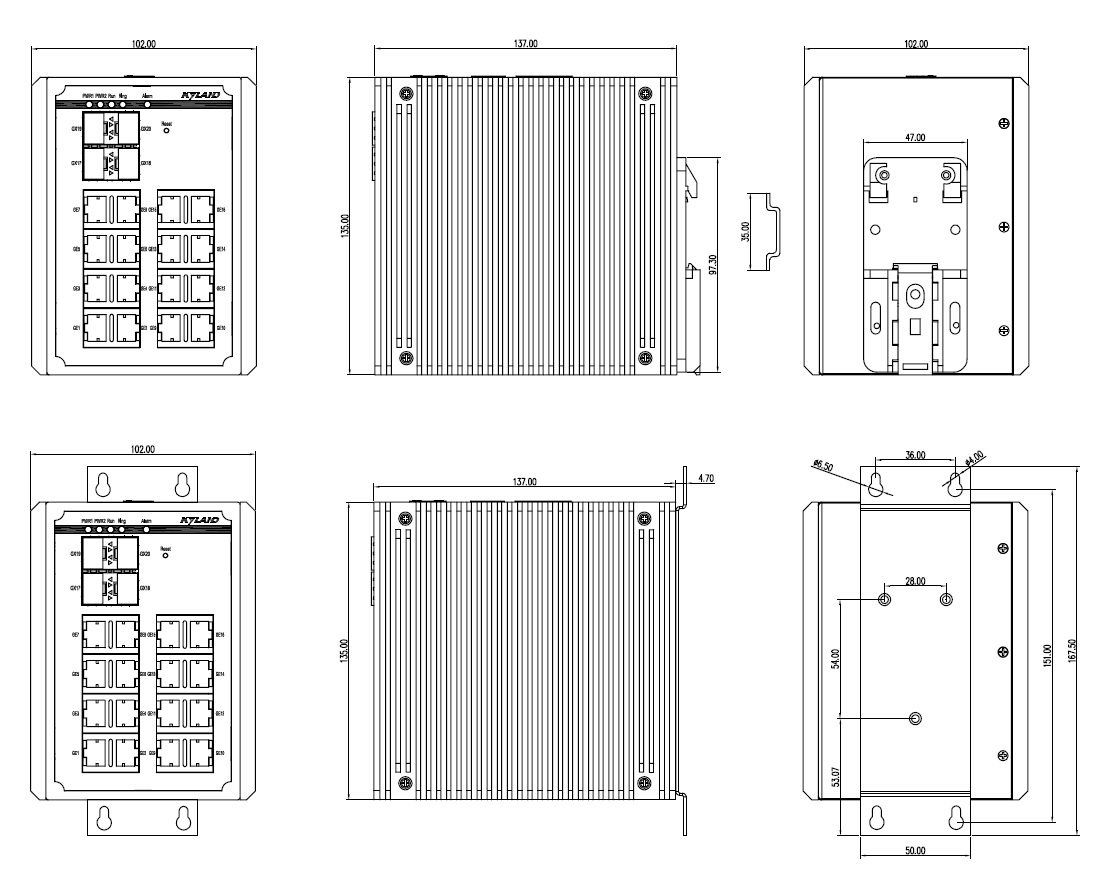

102mm×135mm×137mm(W×H×D):
推薦型號
|
產品型號 |
SICOM3000A-Ports-PS1-PS2 SICOM3000A-Ports-PS1-PS2-PN |
|
代碼定義 |
代碼選型 |
|
Ports |
66mm×135mm×107.5mm(W×H×D): 6T=6×10/100Base-T(X) RJ45電口 8T=8×10/100Base-T(X) RJ45電口 2SFP8T=2×100Base-X SFP接口; 8×10/100Base-T(X) RJ45電口 2GX8T=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45電口 4SFP8T=4×100Base-X SFP接口; 8×10/100Base-T(X) RJ45電口 4GX8T=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45電口
88mm×135mm×137mm(W×H×D): 8GE=8×10/100/1000Base-T(X) RJ45電口 2GX8GE=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45電口 4GX8GE=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45電口
102mm×135mm×137mm(W×H×D): 16T=16×10/100Base-T(X) RJ45電口 16GE=16×10/100/1000Base-T(X) RJ45電口 2GX16T=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100Base-T(X) RJ45電口 2GX16GE=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100/1000Base-T(X) RJ45電口 4SFP16T=4×100Base-X SFP接口; 16×10/100Base-T(X) RJ45電口 4GX16T=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100Base-T(X) RJ45電口 4GX16GE=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100/1000Base-T(X) RJ45電口 8SFP8T=8×100Base-X SFP接口; 8×10/100Base-T(X) RJ45電口 8GX8T=8×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45電口 8GX8GE=8×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45電口 12GX8GE=12×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45電口 |
|
PS1-PS2 |
L2-L2=24-48VDC (18-72VDC),冗余輸入 L5-L5=12-24VDC (9-36VDC),冗余輸入 HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),單路輸入 |
|
PN |
支持PROFINET |
選購配件
|
配件型號 |
配件說明 |
|
SFP模塊 |
參考工業級SFP模塊選購表 |
|
DT-BGAZ-02 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
|
KyACB-USB-RJ45 |
自動配置備份和恢復工具 |
Kyland-SICOM3000A-PN-Datasheet-CN SICOM3000A工業以太網交換機硬件安裝手冊_V12 SICOM3000A工業以太網交換機Web操作手冊_V13
