SICOM6424SM是Kyland專門針對鐵路行業設計的三層以太網機架式交換機，滿足中國鐵路高速信號系統安全數據網技術規范V3.0技術要求。SICOM6424SM為19英寸1U機架式設備，最大支持28個光電可選千兆接口，光口支持DDM功能。SICOM6424SM支持端口、VLAN、組播、QoS、快速冗余環等豐富的二層軟件特性以及VRRP、RIP、OSFP等三層功能，并支持Console、Telnet、Web多種管理方式以及基于SNMP的網管軟件。該產品目前已經廣泛應用在鐵路信號系統及其他對EMC性能有嚴酷要求的工業通信系統中。
| 軟件功能 | |
| 交換功能 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持廣播風暴抑制 |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持DHP, DRP，自愈時間<20ms 支持RSTP/MSTP，兼容STP |
| 組播技術 | 支持IGMP snooping 支持GMRP 支持靜態組播 支持GOOSE over IP tunnel（接收） |
| 三層功能 | 支持RIPv1/v2 支持OSFPv2 支持靜態路由 支持VRRP 支持GOOSE over IP tunnel（發送） |
| 安全技術 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用戶分級 支持MAC地址綁定 支持端口隔離 |
| 服務質量管理 | 支持ACL,對L2-L4層數據進行過濾 支持802.1p(CoS),DSCP 支持SP,WRR隊列調度 |
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通過Kyvision集中管理 支持IEC61850 MMS建模管理 支持FTP, TFTP文件傳輸及軟件升級 支持IP/MAC沖突告警,失電告警,電源告警,溫度告警,端口linkdown告警,環告警,SFP模塊光功率告警,光口接收光功率告警,CPU/內存利用率告警,端口流量告警，CRC及丟包率告警 支持RMON 支持DDM 支持端口鏡像 支持線纜故障檢測 支持Syslog 支持LLDP 支持Link-check 支持NTP,SNTP 支持RTC |
| IP管理 | 支持Bootp 支持DHCP server/client |
| 產品規格 | |
| 標準 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(端口聚合) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x |
| 交換屬性 | 優先級隊列 8 VLAN數 4K VLAN ID 1～4093 組播組數 256 路由表 3.9K MAC表 16K 包緩沖區 12Mbit 包轉發率 41.7Mpps 交換容量 12.8Gbps 交換延遲 <10μs |
| 接口 | Console口 Mini USB,RJ45 告警端口 3芯5.08mm間距插入式端子,250VAC/220VDC Max,2A, Max,10A@1s, 60W Max 接口卡插槽 1U:1個, 0.5U:6個 |
| 指示燈 | 前面板指示燈 告警指示燈:Alarm 運行指示燈:Run 環角色指示燈:Ring 同步完成指示燈:Lock 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT 接口速率指示燈:Speed 后面板指示燈 接口指示燈:Link/ACT 接口速率指示燈:Speed |
| 電源 | 輸入電壓 24VDC(18-36VDC),48VDC(36-72VDC), 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm間距插入式端子 功率 <40W 過載保護 支持 反接保護 支持 冗余保護 支持 |

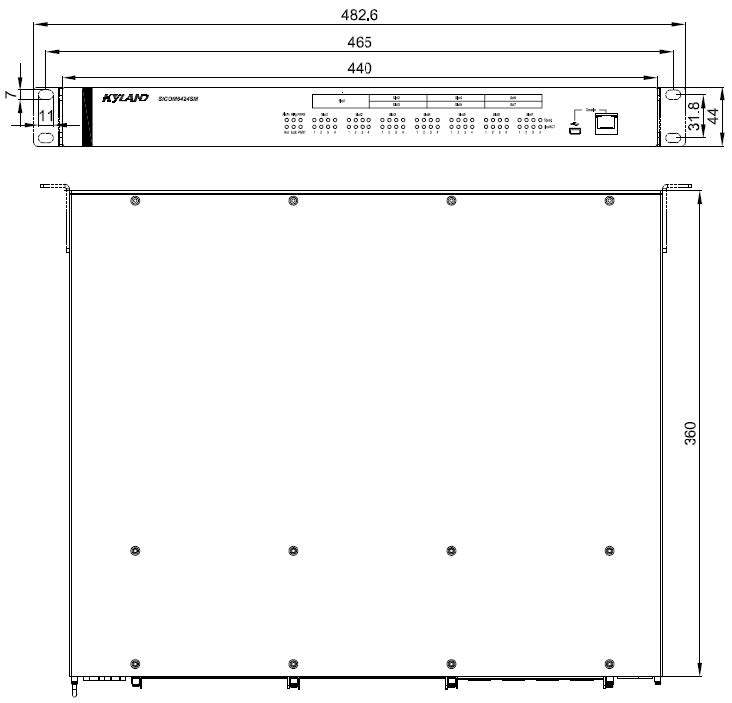

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 482.6mm×44mm×360mm(W×H×D) 重量 <10Kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 371000h 保修期 5年 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脈沖磁場) 1000A/m IEC61000-4-10(阻尼振蕩) 100A/m IEC61000-4-12(振蕩波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模傳導) 30V(cont.),300V(1s) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
推薦型號
| 產品型號 | 型號說明 |
| SICOM6424SM-4SFP16T-HV-HV | 4×100Base-FX SFP接口，16×10/100Base-T(X)電口，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，雙電源 |
| SICOM6424SM-4SFP16T-L3-L3 | 4×100Base-FX SFP接口，16×10/100Base-T(X)電口，24VDC(18-36VDC)，雙電源 |
| SICOM6424SM-8SFP16T-HV-HV | 8×100Base-FX SFP接口，16×10/100Base-T(X)電口，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，雙電源 |
| SICOM6424SM-8SFP16T-L3-L3 | 8×100Base-FX SFP接口，16×10/100Base-T(X)電口，24VDC(18-36VDC)，雙電源 |
| SICOM6424SM-4GX16T-HV-HV | 4×1000Base-X SFP接口，16×10/100Base-T(X)電口，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，雙電源 |
| SICOM6424SM-4GX16T-L3-L3 | 4×1000Base-X SFP接口，16×10/100Base-T(X)電口，24VDC(18-36VDC)，雙電源 |
| SICOM6424SM-8GX16T-HV-HV | 8×1000Base-X SFP接口，16×10/100Base-T(X)電口，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，雙電源 |
| SICOM6424SM-8GX16T-L3-L3 | 8×1000Base-X SFP接口，16×10/100Base-T(X)電口，24VDC(18-36VDC)，雙電源 |
| SICOM6424SM-4S16T-SC60-HV-HV | 4×100Base-FX，單模SC接口，傳輸距離60km，16×10/100Base-T(X)電口，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，雙電源 |
選購配件
| 配件 | 配件說明 |
| 百兆SFP模塊 | 參考工業級百兆SFP模塊選購表 |
| RJ45防塵罩 | 單口RJ45防塵罩，型號：DT-FCZ-RJ45-01 |
| 1U盲板 | 適用于Slot1，編碼：109019127 |
| 0.5U盲板 | 適用于Slot2~Slot7，編碼：109019126 |
| USB串口線 | Mini USB to USB，2米，型號：DT-XL-Mini USB-USB-2m |
| RJ45串口線 | RJ45/DB9，2米，編碼：111030019 |
| 電源線 | 3相電源線，3米，編碼：111020004 |
| 電源端子 | 5芯5.08毫米間距電源端子，編碼：107010505 |
| 告警端子 | 3芯5.08毫米間距告警端子，編碼：107010520 |
| 掛耳 | 單個安裝掛耳，編碼：109999037 |
